INOMAX ACS880 VSD Prędkość ruchu zmienna dla energii jądrowej i dmuchawy kopalni

Prosty wprowadzenie Inomax

Inomax jest profesjonalnym producentemNapędy zmiennej częstotliwości prądu przemiennego niskiego napięcia,Inomax VFD pozycja jest dlazłożone zastosowanie, dla zastosowań, które mają duże zapotrzebowanie na technologię napędów AC.

Inomax przekształcacze częstotliwości, które mogą konkurowaćAB ACS580 ACS880,SIEMENS S120,S150, Schneider ATV9000, Yaskawa U1000, Mitshbishi FR800,Rockwell power flex 755T,700L,Fuji Frenic-VG,Eaton RGX serii

Inomax zapewnia również dobre rozwiązania dla naszych klientów w zakresie: Przemysłowej transmisji, sterowania napięciem, podnoszenia, szybkiej wirówki, precyzyjnych maszyn, wieloprężnego sterowania sprzętem zwrotnym....

Z super dobrej jakości i konkurencyjnej ceny, Inomax AC częstotliwości Invertet szeroko stosowane do stali, cementu, chemicznych, ropy naftowej i gazu, energii, polimeru i gumy, celulozy i papieru, cukru,Minerały i górnictwo.....

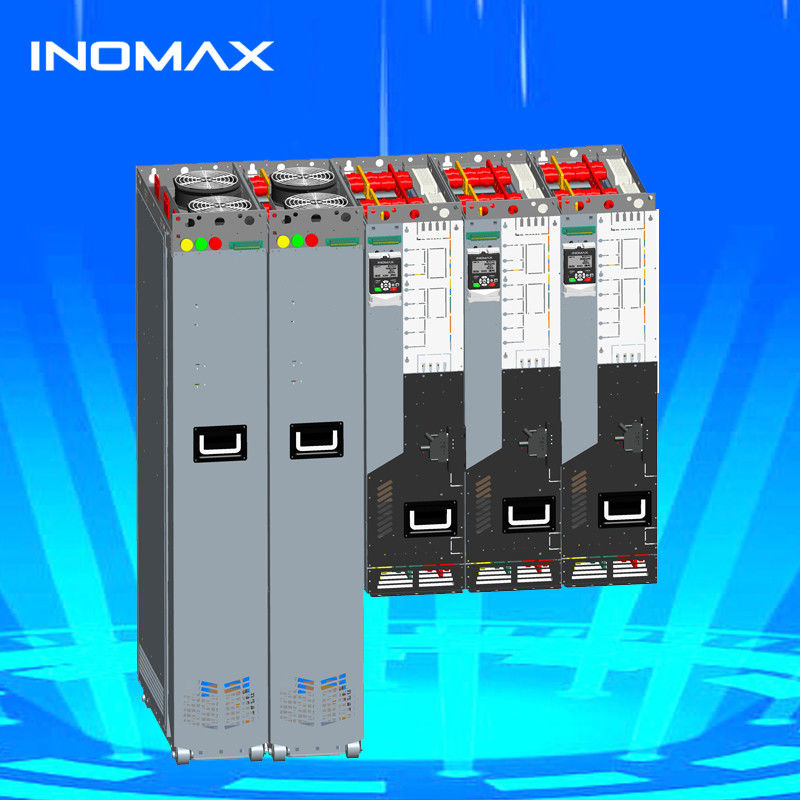

Inomax ACS880 z wieloma napędami

Co to jest wielofunkcyjny napęd Inomax?

Wielo napęd jest zbudowany z modułów napędu przemysłowego, które są podłączone do wspólnego prądu prądu stałego.a każdy moduł odwraca prąd stały na prąd przemiany prądu i zasila pojedynczy silnikZasilanie prądem stałym pochodzi z pojedynczej jednostki zasilania (sprostownika), która jest wbudowana do przedniej części tej samej konfiguracji wielo napędowej.Konstrukcja ta ułatwia całkowitą instalację i przynosi wiele korzyści: oszczędności w okablowaniu; zmniejszenie prądu linii i uproszczenie układów hamulcowych; rozkład energii w ramach wspólnego prądu prądu stałego;który może być stosowany do hamowania silnik-silnik bez konieczności posiadania śmigłowca hamulcowego lub jednostki zasilania regeneratywnego; zmniejszona liczba komponentów; zwiększona niezawodność; oszczędność przestrzeni; i nie ma potrzeby oddzielnego Centrum Kontroli Silników (MCC).

W jakich przypadkach można stosować napędy wielofunkcyjne?

Ogólnie rzecz biorąc, napędy wielofunkcyjne Inomax mogą być stosowane, gdy kilka napędów/silników stanowi część jednego lub zintegrowanego procesu mechanicznego.Wspólne zasilanie wielopędówki umożliwia wdrożenie ogólnych funkcji bezpieczeństwa i sterowaniaNa przykład maszyna do papieru posiada wiele silników, które muszą być sterowane indywidualnie jako kompletny system.Wieloprzewozy Inomax zapewniają szybką komunikację sygnałów momentu obrotowego i prędkości pomiędzy napędamiWielopropulsory mogą być stosowane również tam, gdzie wały poszczególnych silników napędowych nie są ściśle połączone; na przykładw procesach, w których każdy moduł napędowy może być zaprogramowany z profilem prędkości tak, aby ogólne zużycie energii było zminimalizowaneTe dwa przykłady pokazują jedynie zakres zastosowań, w których napędy wielofunkcyjne Inomax oferują znaczne korzyści w stosunku do innych typów konstrukcji napędowych.Inomax multi-drive obiecuje, że modułowa konfiguracja multi-drive zapewnia sterowanie wieloma silnikami w zakresie mocy od 1 do 7000 KM, od 380 do 600 (690) VAC. Jedną jednostkę prostownika można połączyć z szeregiem jednostek falownika, które są połączone równolegle, aby zapewnić prąd wyjściowy wymagany dla danej aplikacji.

Dodatkowe główne korzyści obejmują:

1,Działanie silnika bez kodera - Wyższa wydajność dynamicznej odpowiedzi patentowanego przez Inomax algorytmu sterowania silnikiem Direct Torque Control (DTC).

2Elastyczność - do odwrócenia mocy wejściowej trójfazowej prądu przemiennego do wspólnej prądu prądu stałego w całym zakresie mocy ACS880 (200-4600 KM) wykorzystuje się tylko cztery rodzaje wyprostowarek diodowych.Moduły (napędy) inwerterów są dostępne w pięciu rozmiarach (rozmiary ram R4 - R8) i obejmują zakres od 1 do 7000 KM; pojedyncze jednostki R8 lub równoległe jednostki R8 zasilają silniki.

3Kompaktny design - Poprawa technologii i komponentów energetycznych zmniejszyła całkowity zasięg tych napędów wielofunkcyjnych nawet o 50 procent w porównaniu z tradycyjnym projektem.

4Szeroki zakres opcji - rozszerzenia I/O, autobusy polowe i moduł kodera impulsu, wszystkie zmieściły się wewnątrz falowników.

5Adaptacyjne programowanie - Program ten rozszerza swobodnie programowalne funkcje I/O oraz szeroki wybór parametrów wbudowany w napędy wielofunkcyjne i dostępny za pośrednictwem narzędzia PC.

6Zmniejszone koszty instalacji - ponieważ konfiguracja modułowa wykorzystuje połączenie prądu stałego, wymagana moc wejściowa kabli jest jednym trzyfazowym połączeniem prądu przemiennego.przewody są podłączone do modułu naprawcy za pośrednictwem unikalnego złącza plug-in/który zasila /całą linię DC.

7"Zbywalność - wspólne części zamienne i możliwość utrzymania pracy przy zmniejszonym obciążeniu, jeśli moduł jest wyłączony.

Przegląd konstrukcji Wieloprzewód Inomax zbudowany jest z kilku różnych sekcji.

Do kluczowych jednostek w tych systemach wielokrotnego napędu należą:

1. Podstawowe moduły linii:

Jest on przeznaczony wyłącznie do czystej rekrytacji, a wnętrze składa się z diod tirystorowych i reaktorów linii wejściowej prądu stałego.

2Moduł SLM (Smart Line Module) z naprawcą sprzężenia zwrotnego: [nie zaleca się]

Składa się z kondensatora wygładzania IGBT i prądu stałego, który może regulować zasilanie i dostarczać energię z powrotem do sieci.Napięcie przycisku prądu stałego nie może być stałe i regulowaneZazwyczaj nieocenione.

obciążenie, typowa wartość THDi harmonicznego prądu ze strony sieci <30-35%

3Moduł ALM aktywnego naprawcy (Active Line Module): [zalecane i preferowane stosowanie]

Składa się z kondensatora wygładzania IGBT i DC, ma funkcję sprzężenia zwrotnego i naprawy, a także może być kontrolowany inteligentnie.

Faktyczny wpływ prądu wytwarzany po stronie zasilania jest bliski fali sinus, co tłumi szkodliwe harmoniki.Moduł wyprostowujący ten musi korzystać z odpowiadającego modułu przychodzącego AIM.

W tym czasie typowe harmoniki prądu i napięcia po stronie sieci pod obciążeniem znamionowym

Wnioski

Inomax jest szeroko stosowany w różnych obszarach, na przykład: stal, cement, chemikalia, ropa naftowa i gazowa, energia, polimery i guma, celuloza i papier, cukier, minerały i wydobycie, elektrotechnika,Sektor automatyki samochodowej i budowlanej w celu zapewnienia kompleksowego wysokiej jakości energooszczędnego rozwiązania.

Jako ważna rola dla automatyki morskiej, Inomax VFD ponosi ważną odpowiedzialność.
Niezależnie od tego, czy chodzi o silnik napędowy Azimuth, czy silnik napędowy łuku, czy żuraw, czy wyciąg.

Maszyny do wykonywania tuneliW związku z powyższym należy zwrócić uwagę na fakt, że systemy podgrzewcze mają kluczową rolę w budowie tuneli podziemnych i są szeroko stosowane w różnych gałęziach przemysłu, takich jak transport, górnictwo i elektrownia wodna.sterować tunelowanie osłonięte maszyny muszą mieć duży moment obrotowy i również potrzebują VFD z mniejszym rozmiarem, ponieważ przestrzeń ograniczonaNiezawodny i wydajny system kontroli częstotliwości jest zatem niezbędny do pomyślnego wykonywania tuneli.Rozwiązanie napędu częstotliwości chłodzenia cieczy INOMAX oferuje optymalny system sterowania, który spełnia wymagania operacji tunelowych.

System składa się z napędów częstotliwości, systemu chłodzenia wodnym.może realizować wysoką precyzję sterowania zwykłymi silnikami indukcyjnymi i wysokiej wydajności silnikami magnetycznymi stałymi w dużym zakresie mocy w warunkach 380... 690Vac zasilanie. ultra-kompaktowa konstrukcja i wysoka gęstość mocy sprawiają, że jest szczególnie odpowiedni do zastosowań o ograniczonej powierzchni instalacyjnej i trudnych warunkach,i ma doskonałą wydajność w różnych ekstremalnych warunkach środowiskowych.

Zalety rozwiązania INOMAX do chłodzenia płynami

Wysoka wydajność
Rozwiązanie napędu częstotliwości chłodzenia cieczy INOMAX jest bardzo wydajne i może zapewnić oszczędności energii do 70% w porównaniu z konwencjonalnymi systemami chłodzenia powietrzem.Osiąga się to za pomocą silników chłodzonych wodą, które mają wyższą wydajność niż silniki chłodzone powietrzem.zmniejszenie zużycia energii i zminimalizowanie zużycia komponentów.

Niezawodna wydajność
Rozwiązanie napędu częstotliwości chłodzenia cieczy INOMAX jest zaprojektowane w celu zapewnienia niezawodnej pracy w trudnych warunkach.

Łatwe utrzymanie
Rozwiązanie napędu częstotliwości chłodzenia cieczy INOMAX jest łatwe w utrzymaniu i wymaga minimalnego czasu pracy.umożliwiające łatwe wymianę lub naprawę wadliwych elementówChłodnie płynne są również zaprojektowane z wyjmowanymi panelami dla łatwego czyszczenia.

Silnik wielo-modułowy Inomax ACS880 jest wyposażony w różnego rodzaju urządzenia zasilania, w tym urządzenia zasilania diodami i urządzenia zasilania regeneratywnego.Jednostka zasilania i układ prądu stałego z kilkoma falownikami zmniejszają moc linii i rozmiar systemu.

Wykorzystanie najwyższej klasy sterowania praktycznie każdym typem silnika AC z bezpośrednią kontrolą momentu obrotowego (DTC), w tym silników indukcyjnych i magnetów stałych oraz maszyn synchronicznych.Rozwiązania dla wielu różnych zastosowań (np. maszyny do papieru, wiertarki, walcowni, linie przetwórcze, żurawie, wiercenia i żeglugi morskie) są możliwe dzięki elastycznej łączności i szerokiej gamie opcji.
