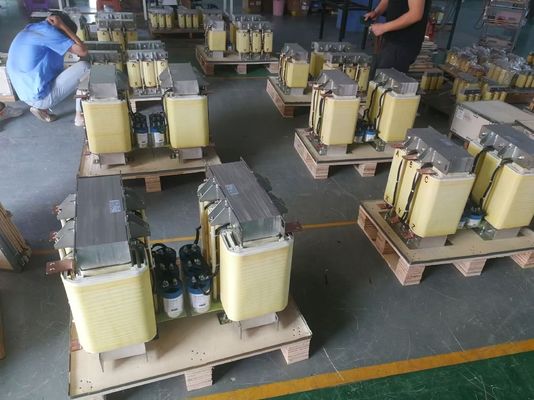

Inomax 380V Filtr fal sinusów do redukcji nagromadzenia ciepła i minimalizuje hałas

Wprowadzenie filtrów fal sinus

Filtry fal sinus (znane również jako filtry sinusobowe) są pasywnymi komponentami stosowanymi do dostarczania obwodowi elektrycznemu prawidłowych częstotliwości w celu zapewnienia optymalnej wydajności.Są to urządzenia o niskim przepływie, co oznacza, że pozwalają na przepływ sygnałów niskiej częstotliwości, ale blokują lub utrudniają sygnały wysokiej częstotliwości..

Obwody wymagające dłuższych kabli zazwyczaj posiadają filtry sinusoidalne do konwersji sygnałów prostokątnej modulacji szerokości impulsu (PWM) na napięcie gładkiej fali.Zapobiegnie to przedwczesnemu uszkodzeniu obwodu i wydłuży żywotność napędów silników AC poprzez zmniejszenie obciążenia izolacji silnika.

Do czego używane są filtry sinusoidalne?

Filtry sinusobowe chronią uzwojenia i łożyska silnika przed uszkodzeniami spowodowanymi szczytami napięcia, odrywaniem kabli, utratą prądu i przegrzaniem.,przenośniki, sprężarki, windy i żurawie.

Inomax Filtry fal sinus

Inomax Sinusoidal Wave Filters zapewniają czystsze, sinusową zasilanie silnika.,i spełniać surowsze przepisy EMI z filtrem Inomax.

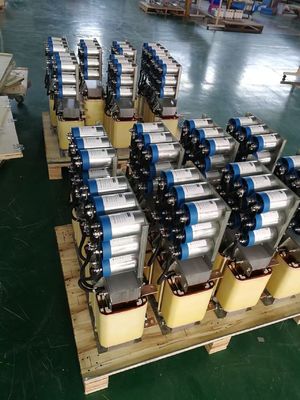

Filtry fal sinusów Inomax idealnie nadają się do zastosowań wymagających sinusową falę wyjściową.600 HzOsiąga się to za pomocą starannie zaprojektowanych modułów kondensatorów i zestawów kabli.

Nasze filtry są skonstruowane tak, aby obsługiwać napięcie nominalne 220V 400V 440V 480V 525V 690V AC i są dostępne w mocy od 1,3A do 710A, co czyni je odpowiednimi do różnych zastosowań.

Narysowany prąd i napięcie

Standardowe filtry fal sinusów Inomax są przeznaczone do stosowania z najczęściej stosowanymi napędami i silnikami dostępnymi na rynku światowym.Dla specjalnych i specjalnych wymagań Inomax projektuje filtry falowe dostosowane do specyficznych potrzeb..

W zasadzie prąd nominalny silnika i cykl pracy określają
Inomax filtry z sinusoidami są przeznaczone do 150% przeciążenia przez 1 minutę, jeden na godzinę.Powyżej 150% prądu znamionowego można osiągnąć nasycenie indukcyjności i zniszczyć rozgrzewacze.
Zaleca się, aby prąd nominalny filtra falowego sinusów był
jest równa lub większa od prądu nominalnego silnika i powinna odpowiadać i być zgodna z wartościami nominalnymi i zdolnością cyklu pracy napędu silnika.
W przypadku napędów silnikowych zasilanych transformatorami izolacyjnymi należy wybrać filtr fal sinusów o prądzie nominalnym równym lub większym niż prąd pierwotny transformatora.

Wybór filtra fal sinus

Jeśli chodzi o napięcie, Inomax oferuje filtr fal sinusów do zastosowań o napięciu 400 VAC, 500 VAC, 600 VAC i 690 VAC.przy napięciach > 500 VAC zaleca się filtr fal sinus, aby chronić izolację zawijania silnika przed szczytami wysokiego napięcia.
W przypadku gdy wybór napędu silnika został dokonany przed wyborem filtra fal sinowych, zwykłym sposobem jest rozmiar filtra fal sinowych do odpowiedniego napędu silnika.właściwy wybór mocy zależy z jednej strony od specyfikacji związanych z napędami, np. prąd nominalny, napięcie, częstotliwość linii, częstotliwość przełączania napędów silnika, częstotliwość silnika, warunki otoczenia (temperatura,Z drugiej strony wymagania dotyczące wydajności silnika i zastosowaniaPonadto należy wziąć pod uwagę długość kabla silnikowego, typ kabla, typ silnika oraz niektóre szczególne wymagania aplikacyjne.
