Niższą częstotliwość zmiennej prądu dla silnika asynchronicznego niskiego napięcia

Prosty wprowadzenie Inomax

Inomax jest profesjonalnym producentemNapędy zmiennej częstotliwości prądu przemiennego niskiego napięcia,Inomax VFD pozycja jest dlazłożone zastosowanie, dla zastosowań, które mają duże zapotrzebowanie na technologię napędów AC.

Inomax przekształcacze częstotliwości, które mogą konkurowaćAB ACS580 ACS880,SIEMENS S120,S150, Schneider ATV9000, Yaskawa U1000, Mitshbishi FR800,Rockwell power flex 755T,700L,Fuji Frenic-VG,Eaton RGX serii

Inomax zapewnia również dobre rozwiązania dla naszych klientów w zakresie: Przemysłowej transmisji, sterowania napięciem, podnoszenia, szybkiej wirówki, precyzyjnych maszyn, wieloprężnego sterowania sprzętem zwrotnym....

Z super dobrej jakości i konkurencyjnej ceny, Inomax AC częstotliwości Invertet szeroko stosowane do stali, cementu, chemicznych, ropy naftowej i gazu, energii, polimeru i gumy, celulozy i papieru, cukru,Minerały i górnictwo.....

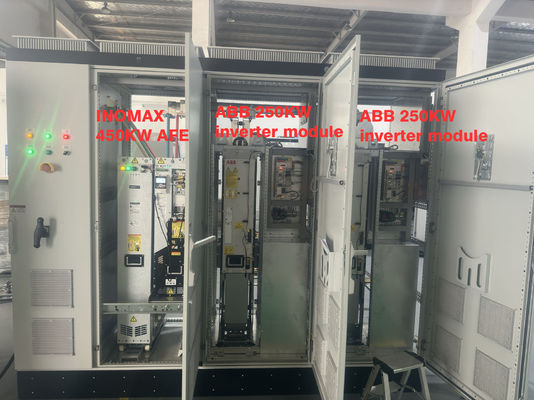

Inomax ACS880 z wieloma napędami

Różnica między napędami regenami standardowymi a niskoharmonicznymi

W tym artykule wyjaśniamy różnice między typami falowników standard / 6-impulsowych, niskoharmonicznych lub napędów regen.

Napędy 6-impulsowe

Są to najczęstsze rodzaje falowników i mają wyprostowacz diody na wejściu.

Zalety:

Stosunkowo opłacalne

Kompaktowy

Wydajność (około 98%)

Łatwo dostępne

Wady:

Wytwarza harmoniki w sieci, zwłaszcza te bez zasilania prądu stałego lub AC

Strata energii podczas hamowania (poprzez rezystor hamulcowy)

Napędy niskoharmoniczne

Są one podzielone na dwie kategorie: te z pasywnym filtrem i te z aktywnym przednim końcem.Inomax określa swoje aktywne falowniki jako napędy ultra niskoharmoniczne, aby wyjaśnić stosowaną technologię..

Zalety pasywnego filtra:

Stosunkowo opłacalne

/Proste.

Wady pasywnego filtra

Wyroby z tworzyw sztucznych

Może się przeładować, jeśli obciążenie lub podaż się zmienia

Niedynamiczne

Obszerny

Zalety aktywnego front-endu:

Transistor wejściowy most skutecznie nie tworzy harmonii

Kompaktowy

Łatwe w instalacji i użyciu

Wady Front Endu Aktywnego:

Droższe.

Zmniejszona wydajność falownika do około 95%.utrata tej wydajności jest kompensowana w systemie zasilania poprzez zmniejszenie strat w transformatorze, kable i silnik w porównaniu z 6-impulsowym falownikiem

Napędy regeneracyjne (Regen)

W tym przypadku tranzystory wejściowe są zaprogramowane tak, aby umożliwić przepływ energii w obie strony, tj.do silnika i podczas spowolnieniaJest to szczególnie przydatne w przypadku obciążeń cyklicznych, takich jak dźwignie.

Zalety:

Pozwalają one na regenerację energii, która zostałaby zmarnowana, do sieci. To oszczędza pieniądze.

Doskonałe właściwości hamowania

Wady:

Wysokie nakłady kapitałowe

Zmniejszona wydajność (ten sam argument ma zastosowanie do napędów niskoharmonicznych z aktywnym przednim końcem)

Inomax Niski napęd harmonijny dodatkowe główne korzyści obejmują:

1,Działanie silnika bez kodera - Wyższa wydajność dynamicznej odpowiedzi patentowanego przez Inomax algorytmu sterowania silnikiem Direct Torque Control (DTC).

2Elastyczność - do odwrócenia mocy wejściowej trójfazowej prądu przemiennego do wspólnej prądu prądu stałego w całym zakresie mocy ACS880 (200-4600 KM) wykorzystuje się tylko cztery rodzaje wyprostowarek diodowych.Moduły (napędy) inwerterów są dostępne w pięciu rozmiarach (rozmiary ram R4 - R8) i obejmują zakres od 1 do 7000 KM; pojedyncze jednostki R8 lub równoległe jednostki R8 zasilają silniki.

3Kompaktny design - Poprawa technologii i komponentów energetycznych zmniejszyła całkowity zasięg tych napędów wielofunkcyjnych nawet o 50 procent w porównaniu z tradycyjnym projektem.

4Szeroki zakres opcji - rozszerzenia I/O, autobusy polowe i moduł kodera impulsu, wszystkie zmieściły się wewnątrz falowników.

5Adaptacyjne programowanie - Program ten rozszerza swobodnie programowalne funkcje I/O oraz szeroki wybór parametrów wbudowany w napędy wielofunkcyjne i dostępny za pośrednictwem narzędzia PC.

6Zmniejszone koszty instalacji - ponieważ konfiguracja modułowa wykorzystuje połączenie prądu stałego, wymagana moc wejściowa kabli jest jednym trzyfazowym połączeniem prądu przemiennego.przewody są podłączone do modułu naprawcy za pośrednictwem unikalnego złącza plug-in/który zasila /całą linię DC.

7"Zbywalność - wspólne części zamienne i możliwość utrzymania pracy przy zmniejszonym obciążeniu, jeśli moduł jest wyłączony.

Przegląd konstrukcji Wieloprzewód Inomax zbudowany jest z kilku różnych sekcji.

Do kluczowych jednostek w tych systemach wielokrotnego napędu należą:

1. Podstawowe moduły linii:

Jest on przeznaczony wyłącznie do czystej rekrytacji, a wnętrze składa się z diod tirystorowych i reaktorów linii wejściowej prądu stałego.

2Moduł SLM (Smart Line Module) z naprawcą sprzężenia zwrotnego: [nie zaleca się]

Składa się z kondensatora wygładzania IGBT i prądu stałego, który może regulować zasilanie i dostarczać energię z powrotem do sieci.Napięcie przycisku prądu stałego nie może być stałe i regulowaneZazwyczaj nieocenione.

obciążenie, typowa wartość THDi harmonicznego prądu ze strony sieci <30-35%

3Moduł ALM aktywnego naprawcy (Active Line Module): [zalecane i preferowane stosowanie]

Składa się z kondensatora wygładzania IGBT i DC, ma funkcję sprzężenia zwrotnego i naprawy, a także może być kontrolowany inteligentnie.

Faktyczny wpływ prądu wytwarzany po stronie zasilania jest bliski fali sinus, co tłumi szkodliwe harmoniki.Moduł wyprostowujący ten musi korzystać z odpowiadającego modułu przychodzącego AIM.

W tym czasie typowe harmoniki prądu i napięcia po stronie sieci pod obciążeniem znamionowym

Wnioski

Inomax jest szeroko stosowany w różnych obszarach, na przykład: stal, cement, chemikalia, ropa naftowa i gazowa, energia, polimery i guma, celuloza i papier, cukier, minerały i wydobycie, elektrotechnika,Sektor automatyki samochodowej i budowlanej w celu zapewnienia kompleksowego wysokiej jakości energooszczędnego rozwiązania.

Jako ważna rola dla automatyki morskiej, Inomax VFD ponosi ważną odpowiedzialność.
Niezależnie od tego, czy chodzi o silnik napędowy Azimuth, czy silnik napędowy łuku, czy żuraw, czy wyciąg.

Maszyny do wykonywania tuneliW związku z powyższym należy zwrócić uwagę na fakt, że systemy podgrzewcze mają kluczową rolę w budowie tuneli podziemnych i są szeroko stosowane w różnych gałęziach przemysłu, takich jak transport, górnictwo i elektrownia wodna.sterować tunelowanie osłonięte maszyny muszą mieć duży moment obrotowy i również potrzebują VFD z mniejszym rozmiarem, ponieważ przestrzeń ograniczonaNiezawodny i wydajny system kontroli częstotliwości jest zatem niezbędny do pomyślnego wykonywania tuneli.Rozwiązanie napędu częstotliwości chłodzenia cieczy INOMAX oferuje optymalny system sterowania, który spełnia wymagania operacji tunelowych.

System składa się z napędów częstotliwości, systemu chłodzenia wodnym.może realizować wysoką precyzję sterowania zwykłymi silnikami indukcyjnymi i wysokiej wydajności silnikami magnetycznymi stałymi w dużym zakresie mocy w warunkach 380... 690Vac zasilanie. ultra-kompaktowa konstrukcja i wysoka gęstość mocy sprawiają, że jest szczególnie odpowiedni do zastosowań o ograniczonej powierzchni instalacyjnej i trudnych warunkach,i ma doskonałą wydajność w różnych ekstremalnych warunkach środowiskowych.

Zalety rozwiązania INOMAX do chłodzenia płynami

Wysoka wydajność
Rozwiązanie napędu częstotliwości chłodzenia cieczy INOMAX jest bardzo wydajne i może zapewnić oszczędności energii do 70% w porównaniu z konwencjonalnymi systemami chłodzenia powietrzem.Osiąga się to za pomocą silników chłodzonych wodą, które mają wyższą wydajność niż silniki chłodzone powietrzem.zmniejszenie zużycia energii i zminimalizowanie zużycia komponentów.

Niezawodna wydajność
Rozwiązanie napędu częstotliwości chłodzenia cieczy INOMAX jest zaprojektowane w celu zapewnienia niezawodnej pracy w trudnych warunkach.

Łatwe utrzymanie
Rozwiązanie napędu częstotliwości chłodzenia cieczy INOMAX jest łatwe w utrzymaniu i wymaga minimalnego czasu pracy.umożliwiające łatwe wymianę lub naprawę wadliwych elementówChłodnie płynne są również zaprojektowane z wyjmowanymi panelami dla łatwego czyszczenia.

Silnik wielo-modułowy Inomax ACS880 jest wyposażony w różnego rodzaju urządzenia zasilania, w tym urządzenia zasilania diodami i urządzenia zasilania regeneratywnego.Jednostka zasilania i układ prądu stałego z kilkoma falownikami zmniejszają moc linii i rozmiar systemu.

Wykorzystanie najwyższej klasy sterowania praktycznie każdym typem silnika AC z bezpośrednią kontrolą momentu obrotowego (DTC), w tym silników indukcyjnych i magnetów stałych oraz maszyn synchronicznych.Rozwiązania dla wielu różnych zastosowań (np. maszyny do papieru, wiertarki, walcowni, linie przetwórcze, żurawie, wiercenia i żeglugi morskie) są możliwe dzięki elastycznej łączności i szerokiej gamie opcji.
