Niskoharmoniczny napęd o zmiennej częstotliwości z THDI<3% do testów na stanowisku dla wyciągów górniczych i projektów morskich

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
Cena £:	$500

Detail Information

Opis produktu

Detail Information

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Tryb sterowania:

Kontrola kompensacji poślizgu, kontrola V/F, bez czułeczkowe sterowanie wektorami, bezpośrednia kont

Nominalne napięcie:

220 V, 380 V, 690, 1140

Faza mocy:

Power oceniany:

1.5 kW-5000 kW

Wymiary:

167,5*185,8*80 mm

Zakres mocy:

0,75 kW-5000 kW

Napięcie mocy:

220 V, 230 V, 240 V, 380 V, 400 V, 440 V, 480 V, 500 V, 520 V, 600 V, 660 V, 690 V.

Typ protokołu:

Modbus, Canopen, Profibus, Profinet, Ethercat, Ethernet

Reakcja momentu obrotowego:

Mniej niż 5 ms

Dokładność prędkości:

Mniej niż 0,5%

Zakres częstotliwości:

0 ~ 1000 Hz

Rozdzielczość częstotliwości:

0,01 Hz

Thdi:

<3%

Powtarzalność momentu obrotowego:

Reakcja prędkości:

0,7%

Podkreślić:

Niższy harmoniczny napęd zmiennej częstotliwości

Przemiennik częstotliwości z THDI<3%

Przemiennik częstotliwości do testów na stanowisku

Opis produktu

55KW-160KW napęd niskiej częstotliwości harmonijnej (THDI < 3%) do badań na stanowisku, dźwigania kopalni i projektów morskich

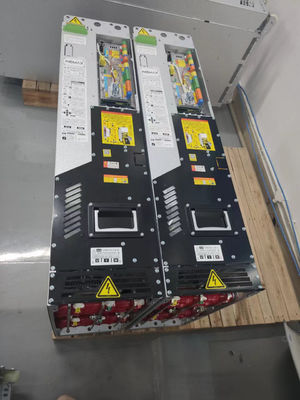

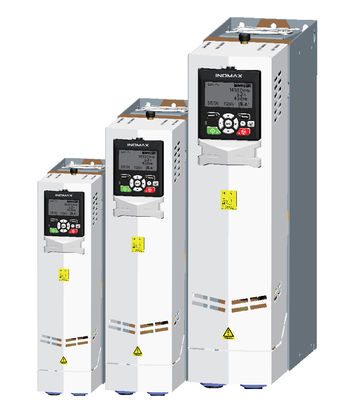

Seria ACS880 to napędy DTC o wysokiej wydajności przeznaczone do wymagających zastosowań przemysłowych, w tym dźwigni kopalni, projektów morskich i testów na stanowisku.

Specyfikacje techniczne

Wzór odniesienia do modelu	ACS880 ABB Analog
Rodzaj produktu	Napęd DTC o wysokiej wydajności
Wnioski	Ciężkie urządzenia, sterowanie prędkością, sterowanie napięciem, sterowanie pozycją, sterowanie podnoszeniem, DTC, STO, sterowanie momentem obrotowym, bezpieczny moment obrotowy
Zakres mocy	00,75 kW-5000 kW
napięcie	220V-690V (wielokrotne konfiguracje)
Tryb sterowania	Kontrola DTC, Kontrola wektorów
Protokoły	Modbus, CanOpen, Profibus, Profinet, Ethercat, Ethernet
Gwarancja	24 miesiące

Główne zalety napędu ACS880 DTC (2,2 kW-5000 kW)

Technologia bezpośredniego sterowania momentem równoważna systemom ABB
Kompatybilny ze wszystkimi silnikami AC sinusoidalnymi, w tym silnikami IM/PM/SynRM/Servo
Inwerter czterokwadrantowy z zwrotem energii w celu oszczędności energii i zmniejszenia harmonik

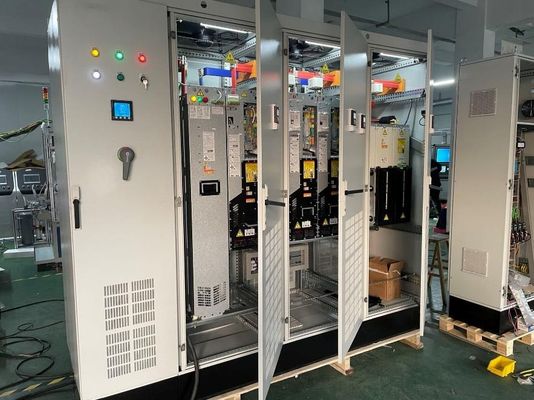

Wspiera konfiguracje modułów typu stosu lub modułów wielonapędowych
380V-690V od 0,75KW do 5000KW
Wbudowane filtry EMC, reaktory prądu stałego i układy hamulcowe
Wielokrotne protokoły komunikacyjne, w tym Profibus, Profinet, EtherCAT
2x moment obrotowy przy zerowej prędkości bez sterowania czujnikiem
Czas reakcji momentu obrotowego < 5 ms dla zastosowań bez czujników
Dokładność prędkości < 0,5% w trybie bez czujników
Inteligentny wentylator o kontrolowanej temperaturze dla wydłużonego okresu życia
Wbudowane makry parametrów aplikacji do szybkiego uruchamiania

Badania przypadków zastosowań

Projekt metalurgiczny: Henan Yaxin Iron and Steel Plant

Proces wytwarzania stali z przekształtnika wymagał precyzyjnego sterowania czterema silnikami o zmiennej częstotliwości 90 kW do ciągłego obrotu o 360° z dokładnym ustawieniem pozycji i regulacją prędkości.

Zastosowanie podnoszących kopalni

Wybrany przez grupę SIEMAG TECBERG do systemów podnoszenia wału wymagających niskich harmonik i dużego momentu obrotowego przy niskich częstotliwościach dla operacji o kluczowym znaczeniu dla bezpieczeństwa.

Projekt stanowiska testowego dla silników

Specjalistyczny system z dwoma silnikami (MUT i DM) do kompleksowych badań, w tym trwałości, wzrostu temperatury, osłabienia pola i monitorowania parametrów w czasie rzeczywistym.

Krajowy projekt kluczowy: statek badawczy Xiangyanghong

Wysokiej klasy system napędowy dźwigni żeglugowej z THDI < 3% dla precyzyjnej pracy i minimalnej interferencji elektromagnetycznej z wrażliwym wyposażeniem pokładowym.

Częste pytania

Co to jest bezpośrednia regulacja momentu obrotowego?

Bezpośrednia kontrola momentu obrotowego (DTC) to zaawansowana metoda sterowania silnikiem, która zapewnia precyzyjną regulację momentu obrotowego i prędkości bez konieczności używania czujników pozycji.

Jakie korzyści przynosi bezpośrednia regulacja momentu obrotowego?

Szybka reakcja momentu obrotowego i strumienia
Wysoka wydajność przy zminimalizowanych stratach przełączania
Brak przesunięć w odpowiedzi na krok
Brak wymaganych przekształceń dynamicznych współrzędnych
Automatyczna kompensacja zmian napięcia prądu stałego
Wykonanie pracy z niskim poziomem hałasu

Jaki typ silnika jest kompatybilny z falownikami?

Zaleca się trójfazowe silniki indukcyjne AC, najlepiej z izolacją 800 V dla falowników klasy 200 V lub izolacją 1600 V dla falowników klasy 400 V.
