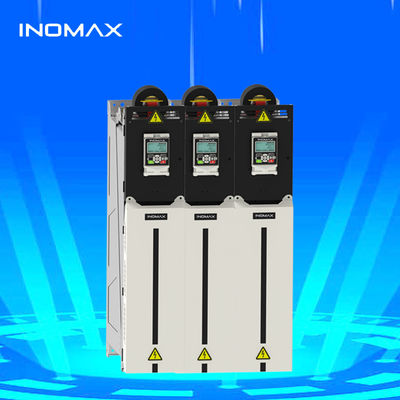

Niewybuchowy napęd zmiennej częstotliwości dla silnika PMSM niskiego napięcia z 3 fazami zasilania i 18 miesięczną gwarancją

Opis produktów acs 880

• Technologia bezpośredniego sterowania momentem obrotowym, taka sama jak ABB
• Może napędzać dowolny silnik prądu przemiennego o przebiegu sinusoidalnym, w tym silnik IM/PM/SynRM/Servo
• Falownik czterokwadrantowy z odzyskiem energii, oszczędza energię i redukuje harmoniczne
• Obsługa falownika typu Stack lub falownika typu modułów wielonapędowych
• Obsługa 380V-690V od 0,75KW-5000KW
• Wbudowane standardowe filtry EMC, dławik DC oraz jednostki hamowania
• Obsługa komunikacji Budbus, Profibus, ProfiNET, EtherCAT, Ethernet
• 2-krotny moment obrotowy przy zerowej prędkości bez kontroli czujnika
• Czas reakcji momentu obrotowego poniżej 5 ms dla zastosowań bez czujników

• Dokładność dynamicznej reakcji pętli prędkości wynosi 0,7%
• Dokładność prędkości w zastosowaniach bez czujników wynosi mniej niż 0,5%
• Wiodąca technologia słabego pola magnetycznego minimalizuje straty silnika
• Inteligentny wentylator z regulacją temperatury zwiększa żywotność napędu
• Specjalna funkcja programu logicznego może pomóc zaoszczędzić koszty PLC
• Wbudowane wiele makr parametrów aplikacji dla łatwej obsługi

ACS 880 z funkcjami bezpośredniego sterowania momentem obrotowym i funkcjami oszczędzania energii, a także funkcją regeneracji i sprzężenia zwrotnego czterech kwadrantów, z wbudowanym filtrem i dławikami, bardzo dobra wydajność, głównie zastosowanie w dziedzinie stali, cementu, chemii, ropy naftowej i gazu, energetyki, polimerów i gumy, celulozy i papieru, cukru, minerałów i górnictwa.

Proces produkcji stali w konwerterze w hucie stali Henan Yaxin jest stosunkowo złożony, z wieloma parametrami detekcji i częstymi ruchami sprzętu. Dokładność wykrywania parametrów procesu i poziom automatycznej kontroli są bezpośrednio związane z jakością i wydajnością stopionej stali.

• Mechaniczny konwerter przechylny może obracać się w sposób ciągły o 360°
• Napędzany przez 4 zestawy silników o zmiennej częstotliwości 90KW
• Musi mieć maksymalne bezpieczeństwo i niezawodność podczas pracy
• Powinien mieć dobrą elastyczność, aby amortyzować obciążenia udarowe i wibracje skrętne

Ponieważ te 4 silniki są sztywno połączone, wymagana jest absolutna synchronizacja prędkości wszystkich silników. Transmisja 4 silników przyjmuje sterowanie nadrzędne/podrzędne, z danymi przesyłanymi między 4 napędami za pośrednictwem komunikacji wewnętrznej.

O walcowni w metalurgii, w zeszłym roku zrealizowaliśmy jeden projekt w hucie stali w prowincji Henan, jest to nasza aplikacja napędu regeneracyjnego w projekcie walcowni rewersyjnej 20-rolkowej. W sumie 4 silniki: 1 szt. silnika głównego nawijania 1900kW, 2 szt. silników nawijania 2000kW i jeden silnik odwijania 250kW.

Grupa SIEMAG TECBERG jest wiodącym dostawcą technologii podnoszenia szybów. Głównym żądaniem dla napędów są niskie harmoniczne i wysoki moment obrotowy przy niskiej częstotliwości, ponieważ w celu zachowania bezpieczeństwa środowiska, system musi pracować z bardzo niską prędkością przy niskiej częstotliwości.

Stanowisko testowe silnika elektrycznego obejmuje 2 silniki, jeden to MUT (silnik w teście), drugi to DM (silnik napędowy). Podczas testu kontroler kontroluje prędkość i moment obrotowy silnika. Jeden silnik pracuje w trybie napędowym, drugi silnik pracuje w trybie generatora.

1. Jednostka zasilająca: Aby zapewnić stały moment obrotowy silnika, utrzymać stabilne napięcie szyny DC i zmniejszyć zakłócenia w miejscu pracy, wybierz Inomax AFE (Active front End) jako prostownik.

2. Jednostka sterująca: Jednostka sterująca prostownika (RCU) i jednostka sterująca falownika (ICU), poprzez kabel napędowy, trzy moduły wyprowadzają uvw w tym samym czasie przez dławik, a następnie łączą wyjście, aby napędzać pojedynczy silnik.

• Znaczący efekt oszczędności energii
• Dobre dwukierunkowe charakterystyki obciążenia
• Szeroki zakres adaptacji prędkości
• Wysoka prędkość reakcji momentu obrotowego
• Zapewnij zdolność anty-ciągnięcia

Ten projekt to wysokiej klasy wciągarka do długich linii morskich, wiodący na świecie poziom. Ze względu na dużą liczbę precyzyjnych urządzeń elektronicznych stosowanych w wykrywaniu morskim, surowe wymagania są stawiane systemowi napędowemu wciągarki, a oczekiwane harmoniczne są mniejsze niż 3%.

Półautomatyczna maszyna do rozdmuchiwania butelek PET Maszyna do produkcji butelek Maszyna do formowania butelek Maszyna do produkcji butelek PET nadaje się do produkcji pojemników i butelek z tworzyw sztucznych PET we wszystkich kształtach.

• Moment obrotowy i strumień można zmieniać bardzo szybko, zmieniając odniesienia
• Wysoka wydajność i niskie straty - straty przełączania są zminimalizowane
• Reakcja skokowa nie ma przeregulowania
• Nie są potrzebne żadne dynamiczne transformacje współrzędnych
• Nie jest potrzebny oddzielny modulator
• Nie ma kontrolerów prądu PI
• Częstotliwość przełączania tranzystorów nie jest stała
• Ze względu na sterowanie histerezą proces przełączania jest z natury losowy
• Wahania napięcia pośredniego obwodu DC są automatycznie brane pod uwagę
• Synchronizacja z obracającą się maszyną jest prosta dzięki szybkiemu sterowaniu

Typ silnika falownika musi być trójfazowym silnikiem indukcyjnym AC. Najlepiej, aby użyć silnika klasy falownika, który ma izolację 800V dla falowników klasy 200V lub izolację 1600V dla falowników klasy 400V.

Badanie EPRI Power Industry Study przez General Electric w 1985 roku podało następujące przyczyny oparte na 6000 awariach silników użytkowych: 41% było związanych z łożyskami, 37% było związanych ze stojanem, 10% było związanych z wirnikiem, a 12% było innymi przyczynami.

Badanie EPRI Power Industry Study przez General Electric w 1985 roku podało następujące przyczyny oparte na 6000 awariach silników użytkowych: 41% było związanych z łożyskami, 37% było związanych ze stojanem, 10% było związanych z wirnikiem, a 12% było innymi przyczynami.
