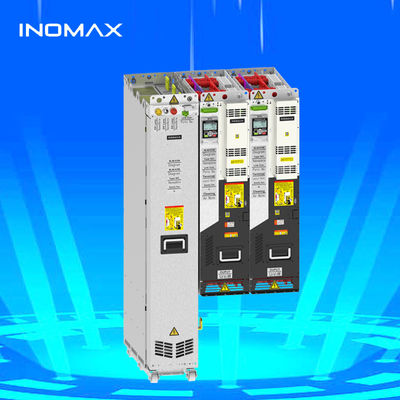

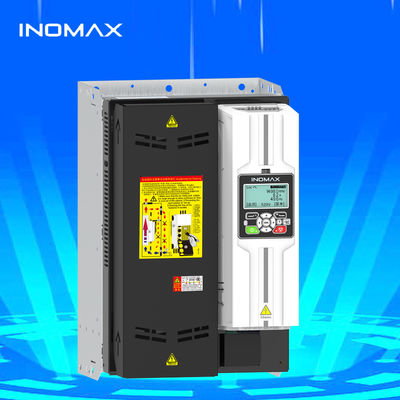

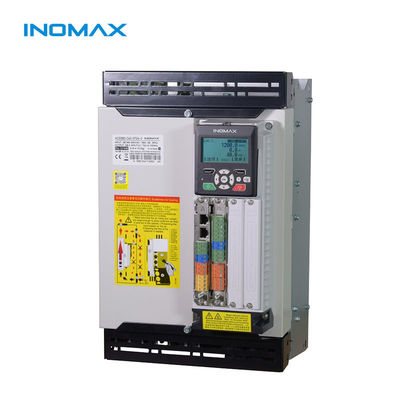

500KW-1000KW VFD niskiego napięcia dla silnika PMSM o mocy 220V-690V 3-fazowej

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
Cena £:	$500

Detail Information

Opis produktu

Detail Information

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Tryb sterowania:

Kontrola kompensacji poślizgu, kontrola V/F, bez czułeczkowe sterowanie wektorami, bezpośrednia kont

Nominalne napięcie:

220 V, 380 V, 690, 1140

Faza mocy:

Power oceniany:

1.5 kW-5000 kW

Wymiary:

167,5*185,8*80 mm

Zakres mocy:

0,75 kW-5000 kW

Zakres napięcia:

220 V, 230 V, 240 V, 380 V, 400 V, 440 V, 480 V, 500 V, 520 V, 600 V, 660 V, 690 V.

Typ protokołu:

Modbus, Canopen, Profibus, Profinet, Ethercat, Ethernet

Reakcja momentu obrotowego:

Mniej niż 5 ms

Dokładność prędkości:

Mniej niż 0,5%

Reakcja dynamiczna:

0,7% s

Zakres częstotliwości:

0 ~ 1000 Hz

Rozdzielczość częstotliwości:

0,01 Hz

Wejście thdi:

<5%

Moment wyjściowy:

2 -krotny moment obrotowy z zerową prędkością

Podkreślić:

500-1000 kW VFD

Przetwornica częstotliwości 220V-690V

Inwerter częstotliwości 3 fazy

Opis produktu

500 kW-1000 kW AC VFD dla silnika PMSM niskiego napięcia

Wysokiej wydajności napęd DTC przeznaczony do złożonych zastosowań przemysłowych wymagających precyzyjnej kontroli prędkości, napięcia i pozycji.

Wzór odniesienia do modelu	Analog ACS880 abb
Rodzaj produktu	Wysokiej wydajności napęd DTC
Wnioski	Kompleksowy, Ciężki, sterowanie prędkością, sterowanie napięciem, sterowanie pozycją, sterowanie podnoszeniem, DTC, STO, sterowanie momentem kierunkowym, bezpieczny moment wyłączony
Zakres mocy	00,75 kW-5000 kW
napięcie	220, 230, 240, 380, 400, 440, 480, 500, 520, 600, 660 i 690
Tryb sterowania	Kontrola DTC, Kontrola wektorów
Protokoły	Modbus, CanOpen, Profibus, Profinet, Ethercat, Ethernet
Gwarancja	24 miesiące

Zalety napędu ACS880 DTC (2,2 kW-5000 kW)

Technologia bezpośredniego sterowania momentem obrotowym równoważna systemom ABB
Kompatybilny ze wszystkimi silnikami AC sinusoidalnymi, w tym silnikami IM/PM/SynRM/Servo
Inwerter czterokwadrantowy z zwrotem energii w celu oszczędności energii i zmniejszenia harmonik

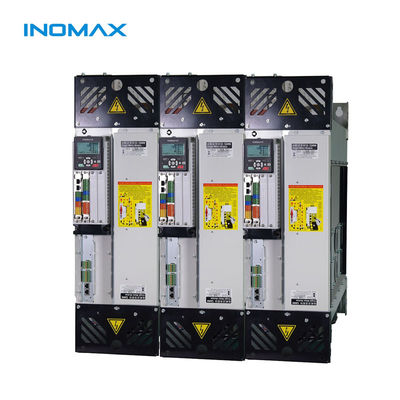

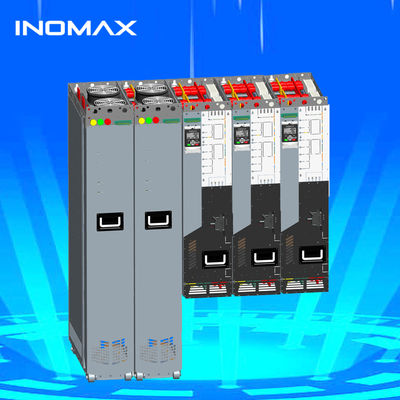

Wspiera konfigurację modułu typu stosu lub modułu wielo napędowego
380V-690V działanie od 0,75KW-5000KW
Wbudowane filtry EMC, reaktory prądu stałego i układy hamulcowe
Wspiera wiele protokołów komunikacji: Budbus, Profibus, ProfiNET, EtherCAT, Ethernet
2x moment obrotowy przy zerowej prędkości bez sterowania czujnikiem
Czas reakcji momentu obrotowego < 5 ms dla zastosowań bez czujników (1% powtarzalności momentu obrotowego)
Dokładność odpowiedzi dynamicznej pętli prędkościowej: 0,7%
Dokładność prędkości bez czujników < 0,5% (w 95% przypadków eliminuje czujniki)
Zaawansowana technologia sterowania słabymi magnetycznymi w celu oszczędności energii i zmniejszenia hałasu silnika
Inteligentny wentylator o kontrolowanej temperaturze zapewniający efektywność energetyczną i wydłużoną żywotność napędu
Wbudowana funkcja programowania logicznego zmniejsza zapotrzebowanie na zewnętrzne sterowniki
Wykonfigurowane wcześniej makro parametrów aplikacji dla szybszego uruchamiania

Zastosowania przemysłowe

ACS 880 z funkcjami bezpośredniej kontroli momentu obrotowego i oszczędności energii posiada czterokwadrantową regenerację energii i sprzężenie zwrotne, z wbudowanymi filtrami i reaktorami.

Produkcja stali
Produkcja cementu
Przetwarzanie chemiczne
Operacje naftowe i gazowe
Produkcja energii
Produkcja polimeru i gumy
Fabryki celulozy i papieru
Przetwarzanie cukru
Minerały i działalność górnicza

Doświadczenie w projektach metalurgicznych

Proces wytwarzania stali w konwerterze w Henan Yaxin Iron and Steel Plant wymagał precyzyjnej kontroli dla wysokiej jakości produkcji stali stopionej.

4x 90 kW silniki o zmiennej częstotliwości do ciągłego obrotu o 360°
Dokładne pozycjonowanie w każdym punkcie z regulacją prędkości
Bezpieczne połączenie z włócznią tlenową, wagonem z łodygą i maską
Praktyka tolerancji usterek w celu zakończenia bieżącego cyklu produkcji stali podczas awarii
Buforowanie obciążeń uderzeniowych i drgań skrętnych

Wdrożenie rozwiązania

Konfiguracja sterowania mistrzem/niewolnikiem z wewnętrzną komunikacją między napędami zapewnia absolutną synchronizację wszystkich 4 silników.Inwerter gospodarza dostosowuje prędkość i moment obrotowy, podczas gdy inwertery niewolnicze podążają za odpowiedzią momentu obrotowego, wyeliminując problemy z "nodding" i "shaking".

Zastosowanie w walcowni

Projekt 20-rolowego odwracalnego młyna z technologią napędu regeneracyjnego:

1x 1900 kW główny silnik nawijający
Silniki nawigacyjne o mocy 2 x 2000 kW
1x 250 kW silnik rozwijający
napięcie wejściowe 690VAC
Dokładność regulacji napięcia < 1%
Maksymalna prędkość koła: 600 m/min
Projekt systemu: 5x AFE + 16x Inwerter SMM

Doświadczenie w podnoszeniu min

Grupa SIEMAG TECBERG wybrała nasze napędy do systemów podnoszenia wału wymagających:

Działanie w niskich harmonikach
Wysoki moment obrotowy przy niskiej częstotliwości
Precyzyjne sterowanie niską prędkością dla bezpieczeństwa

Projekt stanowiska testowego dla silników

System wyposażony jest w dwa silniki (MUT i DM) z sterowaną przez sterownik prędkością i momentem obrotowym, umożliwiające:

Badania trwałości i właściwości mechanicznych
Ocena wydajności podwyżki temperatury i przeciążenia
Analiza wydajności i efektywności osłabienia pola
Wyświetlenie napięcia, prądu, momentu obrotowego, prędkości, mocy i wydajności w czasie rzeczywistym

Wybór VFD dla stanowiska badawczego

Kluczowe elementy:

Aktywny wyprostowacz przedniego końca (AFE) z filtrem LCL (THDi<5%)
2x jednostki zasilania z zakresem wyjściowym 0-1000 Hz (0,01 Hz rozdzielczość)
Odpowiedź momentu obrotowego w pętli otwartej < 20 ms
Jednostka sterująca korektorem (RCU) i jednostka sterująca inwerterem (ICU)

4Q Zalety napędu regeneracyjnego

Znaczące oszczędności energii dzięki informacji zwrotnej z sieci
Charakterystyka obustronnego obciążenia
Szeroki zakres dostosowania prędkości (wsteczny moment obrotowy od zera do 5-6x osłabienia pola)
Wysoka prędkość reakcji momentu obrotowego (poziom ms)
Zdolność przeciwpociągania do użytku wielofunkcyjnego

System sterowania marynarką

10 000 metrów wiosła na statku badawczym Xiangyanghong wymaga:

Harmoniki < 3% w celu zapobiegania zakłóceniom elektromagnetycznym
Wysokiej precyzji koordynacja momentu obrotowego między maszynami
Ekstremalnie niskie przewodzenie i promieniowanie harmoniczne

Zastosowania na polach naftowych

Częste pytania

Co to jest bezpośrednia regulacja momentu obrotowego?

Bezpośrednia kontrola momentu obrotowego (DTC) jest zaawansowaną metodą sterowania silnikiem, która bezpośrednio reguluje moment obrotowy i strumień bez konieczności skomplikowanych przekształceń współrzędnych.Zapewnia szybką reakcję momentu obrotowego i wysoką wydajność poprzez minimalizowanie strat przełączania.

Jakie korzyści przynosi bezpośrednia regulacja momentu obrotowego?

Szybka reakcja momentu obrotowego i strumienia na zmiany odniesienia
Wysoka wydajność przy zminimalizowanych stratach przełączania
Brak przesunięć w odpowiedzi na krok
Brak wymaganych przekształceń dynamicznych współrzędnych
Nie potrzebny oddzielny modulator
Nie wymagane sterowniki prądu PI ani dostosowanie
Proces automatycznego przełączania zmniejsza hałas
Automatyczna kompensacja zmian napięcia prądu stałego
Szybka synchronizacja z maszynymi obrotowymi

Jaki typ silnika jest kompatybilny z falownikami?

Kompatybilne są trzyfazowe silniki indukcyjne prądu przemiennego, najlepiej silniki klasy falownika o izolacji 800 V dla falowników klasy 200 V lub izolacji 1600 V dla falowników klasy 400 V.Zawsze dopasować falownik do specyfikacji silnika.

Jakie są powszechne przyczyny niewydolności motorycznej?

Badania przemysłowe pokazują: 41% związane z łożyskiem, 37% związane ze statorem, 10% związane z wirnikiem i 12% inne przyczyny.

Jak wybrać VFD?

Rozważ specyfikacje silnika, wymagania dotyczące zastosowania, warunki środowiskowe i wymagane funkcje, takie jak hamowanie, protokoły komunikacji i precyzja sterowania.
