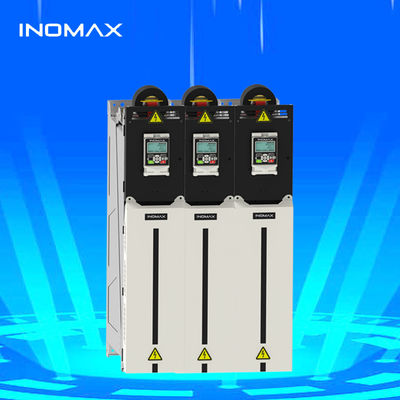

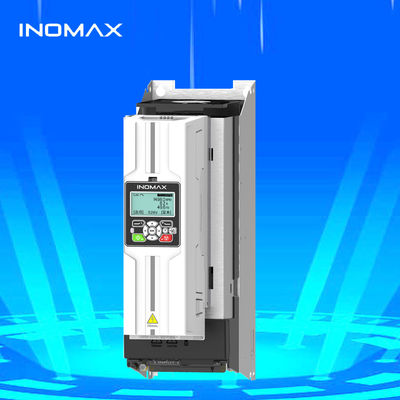

Przetwornica częstotliwości 185KW-315KW dla silnika synchronicznego niskiego napięcia z zasilaniem 3-fazowym 220V-1140V

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
Cena £:	$500

Detail Information

Opis produktu

Detail Information

Miejsce pochodzenia:

CHINY

Orzecznictwo:

Tryb sterowania:

Kontrola kompensacji poślizgu, kontrola V/F, bez czułeczkowe sterowanie wektorami, bezpośrednia kont

Nominalne napięcie:

220 V, 380 V, 690, 1140

Faza mocy:

Power oceniany:

1.5 kW-5000 kW

Wymiary:

167,5*185,8*80 mm

Zakres mocy:

0,75 kW-5000 kW

Zakres napięcia:

220 V, 230 V, 240 V, 380 V, 400 V, 440 V, 480 V, 500 V, 520 V, 600 V, 660 V, 690 V.

Typ protokołu:

Modbus, Canopen, Profibus, Profinet, Ethercat, Ethernet

Reakcja momentu obrotowego:

Mniej niż 5 ms

Powtarzalność momentu obrotowego:

Dokładność prędkości:

Mniej niż 0,5%

Reakcja prędkości:

0,7% s

Zakres częstotliwości:

0 ~ 1000 Hz

Rozdzielczość częstotliwości:

0,01 Hz

Wejście thdi:

<5%

Podkreślić:

Przetwornica częstotliwości 185KW-315KW

Przetwornica częstotliwości 220V-1140V

Inwerter częstotliwości 3 fazy

Opis produktu

Przetwornica częstotliwości 185KW-315KW do silników synchronicznych niskiego napięcia

Wysokowydajna przetwornica DTC ACS 880 do złożonych zastosowań przemysłowych, w tym do regulacji prędkości, regulacji naprężenia, regulacji położenia i sterowania podnoszeniem.

Odniesienie do modelu	ACS880 abb analog
Typ produktu	Wysokowydajna przetwornica DTC
Zastosowania	Złożone, do ciężkich zastosowań, regulacja prędkości, regulacja naprężenia, regulacja położenia, sterowanie podnoszeniem, DTC, STO, sterowanie momentem obrotowym kierunkowym, Safe Torque Off
Zakres mocy	0,75KW-5000KW
Napięcie	220V, 230V, 240V, 380V, 400V, 440V, 480V, 500V, 520V, 600V, 660V, 690V
Tryb sterowania	Sterowanie DTC, sterowanie wektorowe
Protokoły	Modbus, CanOpen, Profibus, Profinet, Ethercat, Ethernet
Gwarancja	24 miesiące

Zalety przetwornicy DTC ACS880

Technologia bezpośredniego sterowania momentem obrotowym równoważna ABB
Kompatybilna z dowolnym silnikiem prądu przemiennego o przebiegu sinusoidalnym, w tym silnikami IM/PM/SynRM/Servo
Falownik czterokwadrantowy z odzyskiem energii dla oszczędności energii i redukcji harmonicznych

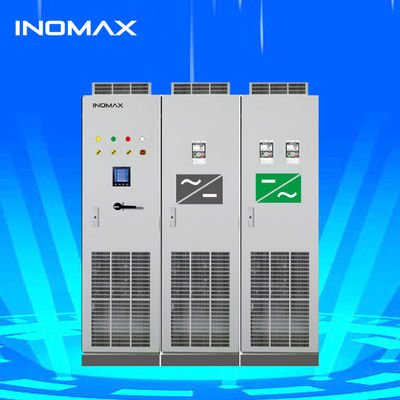

Obsługuje falownik typu stos lub falownik typu modułów wielonapędowych
Zakres 380V-690V od 0,75KW-5000KW
Wbudowane standardowe filtry EMC, dławik DC i jednostki hamowania
Obsługuje wiele protokołów komunikacyjnych: Budbus, Profibus, ProfiNET, EtherCAT, Ethernet
2x moment obrotowy przy zerowej prędkości bez kontroli czujnika
Czas reakcji momentu obrotowego<5ms dla zastosowań bez czujników

Dokładność dynamicznej reakcji pętli prędkości: 0,7%
Dokładność prędkości bez czujnika<0,5% (bez czujnika w 95% zastosowań)
Zaawansowana technologia słabego pola magnetycznego minimalizuje straty silnika
Inteligentny wentylator z regulacją temperatury wydłuża żywotność przetwornicy
Wbudowana funkcja programowania logicznego zmniejsza wymagania PLC
Wiele makr parametrów aplikacji ułatwia uruchomienie

ACS 880 z bezpośrednim sterowaniem momentem obrotowym i funkcjami oszczędzania energii charakteryzuje się czterokwadrantową regeneracją i sprzężeniem zwrotnym energii, z wbudowanymi filtrami i dławikami. Idealny do zastosowań w przemyśle stalowym, cementowym, chemicznym, naftowym i gazowym, energetycznym i górniczym.

Doświadczenie w projektach aplikacji

Projekt metalurgiczny: Huta żelaza i stali Henan Yaxin

Proces wytapiania stali w konwertorze wymaga precyzyjnych systemów sterowania do produkcji wysokiej jakości stopionej stali. Nasze rozwiązanie wykorzystywało 4 zestawy silników o zmiennej częstotliwości 90KW ze sterowaniem nadrzędnym/podrzędnym dla absolutnej synchronizacji, eliminując problemy z "kiwaniem" i "trzęsieniem".

Zastosowanie w walcowni

Projekt walcowni rewersyjnej z 20 rolkami, wykorzystujący technologię napędu regeneracyjnego z 4 silnikami (1900kW uzwojenie główne, 2x2000kW uzwojenie i 250kW odwijanie). Nasza konstrukcja wykorzystywała 5 falowników AFE +16 SMM z dokładnością regulacji naprężenia <1%.

System wyciągowy kopalni

Opracowany dla grupy SIEMAG TECBERG w celu spełnienia surowych wymagań dotyczących niskich harmonicznych i wysokiego momentu obrotowego przy niskiej częstotliwości, zapewniając bezpieczeństwo w operacjach podnoszenia w szybach.

Projekt stanowiska testowego silnika

System wyposażony jest w dwa silniki (MUT i DM) z kontrolerem zarządzającym prędkością i momentem obrotowym. Możliwości obejmują testy trwałości, analizę wzrostu temperatury, wydajność osłabiania pola i monitorowanie wydajności w czasie rzeczywistym.

Kluczowe zalety stanowiska testowego silnika:

Znaczące oszczędności energii dzięki sprzężeniu zwrotnemu z siecią
Dwukierunkowe charakterystyki obciążenia
Szeroki zakres adaptacji prędkości
Wysoka prędkość reakcji momentu obrotowego (poziom ms)
Zdolność do przeciwdziałania przeciąganiu w wielu zastosowaniach

Krajowy kluczowy projekt: statek badawczy Xiangyanghong

Zaawansowany napęd wciągarki długolinowej morskiej z harmonicznymi <3%, spełniający surowe wymagania dotyczące zakłóceń elektromagnetycznych dla precyzyjnego sprzętu elektronicznego.

Zastosowania w polu naftowym

Specjalistyczne rozwiązania VFD dla systemów napędu górnego i systemów pomp wiertniczych w operacjach na polu naftowym.

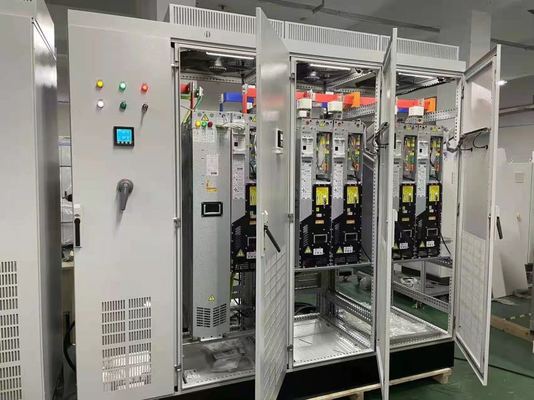

Produkcja i pakowanie

Często zadawane pytania

Co to jest bezpośrednie sterowanie momentem obrotowym?

Bezpośrednie sterowanie momentem obrotowym (DTC) to zaawansowana metoda sterowania silnikiem, która zapewnia szybką reakcję momentu obrotowego bez potrzeby skomplikowanych transformacji współrzędnych.

Jakie są korzyści z bezpośredniego sterowania momentem obrotowym?

Szybka reakcja momentu obrotowego i strumienia
Wysoka wydajność przy zminimalizowanych stratach przełączania
Brak przekroczeń w odpowiedzi skokowej
Uproszczone sterowanie bez kontrolerów prądu PI
Automatyczna kompensacja wahań napięcia DC
Niski poziom szumów słyszalnych dzięki losowemu przełączaniu

Jaki typ silnika jest kompatybilny z falownikami?

Kompatybilne są trójfazowe silniki indukcyjne prądu przemiennego, najlepiej silniki klasy falownikowej z odpowiednią izolacją klasy napięcia (800V dla klasy 200V, 1600V dla klasy 400V).

Jak wybrać VFD?

Weź pod uwagę rozmiar silnika, wymagania aplikacji, potrzebne funkcje sterowania i warunki środowiskowe. Dopasuj specyfikacje VFD do wymagań silnika.
