products details

Created with Pixso. Do domu Created with Pixso. produkty Created with Pixso.
Zmiennej częstotliwości
Created with Pixso.

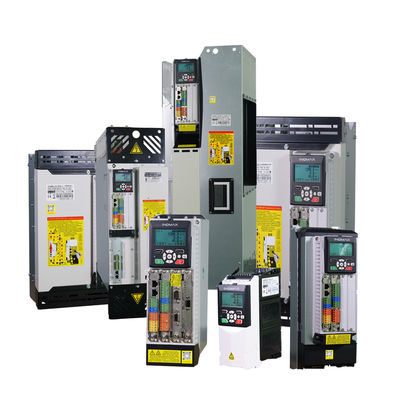

100kw Variable Frequency Drive VFD with 50HZ or 60HZ Output and Compact 505*205*165 mm Design

100kw Variable Frequency Drive VFD with 50HZ or 60HZ Output and Compact 505*205*165 mm Design

100kw Variable Frequency Drive VFD with 50HZ or 60HZ Output and Compact 505*205*165 mm Design

MOQ: 5
Cena £: $99
Detail Information
Opis produktu
Detail Information
Miejsce pochodzenia:
CHINY
Prąd wyjściowy:
Obciążenie
Częstotliwość wyjściowa:
50 Hz lub 60 Hz
Typ wyjściowy:
Pojedynczy
Rozmiar:
505*205*165 mm
Waga:
10 kg
Zakres mocy:
1,5 kW-250 kW
Napięcie mocy:
220 V, 230 V, 240 V, 380 V, 400 V, 440 V, 480 V, 500 V, 520 V, 600 V, 660 V, 690 V.
Tryb sterowania:
Kontrola DTC, kontrola wektora
Typ protokołu:
Modbus, Canopen, Profibus, Profinet, Ethercat, Ethernet
Reakcja momentu obrotowego:
Mniej niż 5 ms
Dokładność prędkości:
Mniej niż 0,5%
Rozdzielczość prędkości:
0,01 Hz
Zakres częstotliwości wyjściowej:
0 ~ 1000 Hz
Powtarzalność momentu obrotowego:
1%
Wejście thdi:
<5%
Podkreślić:

100kw Variable Frequency Drive

,

50HZ or 60HZ VFD

,

Compact 505*205*165 mm Variable Frequency Drive

Opis produktu
100kW Variable Frequency Drive 3 Phase Motor VFD for Permanent Magnet Synchronous Motors
ACS580 high-performance frequency inverter with advanced DTC technology for industrial applications.
100kw Variable Frequency Drive VFD with 50HZ or 60HZ Output and Compact 505*205*165 mm Design 0
Product Range ACS580 frequency inverter ABB Analog
Product Type High performance DTC drive
Applications Complex, Heavy duty, Speed control, Tension control, Position control, Lifting control, DTC, STO, Direction torque control, Safe Torque Off
Power Range 1.5kW-250kW
Voltage 220V, 230V, 240V, 380V, 400V, 440V, 480V, 500V, 520V, 600V, 660V, 690V
Control Mode DTC control, Vector control
Protocols Modbus, CanOpen, Profibus, Profinet, Ethercat, Ethernet
Warranty 24 months
100kw Variable Frequency Drive VFD with 50HZ or 60HZ Output and Compact 505*205*165 mm Design 1 100kw Variable Frequency Drive VFD with 50HZ or 60HZ Output and Compact 505*205*165 mm Design 2 100kw Variable Frequency Drive VFD with 50HZ or 60HZ Output and Compact 505*205*165 mm Design 3
ACS580 DTC/Servo Drive Key Advantages
100kw Variable Frequency Drive VFD with 50HZ or 60HZ Output and Compact 505*205*165 mm Design 4
  • Direct torque control technology equivalent to ABB systems
  • Compatible with any sine wave AC motor including IM/PM/SynRM/Servo motors
  • Built-in EMC filters, DC reactor and braking units
  • Supports Modbus and CanOpen communication protocols
  • 2x torque at zero speed without sensor control
  • Torque response time <5ms for sensorless applications
  • Speed accuracy <0.5% without requiring sensors
  • Advanced weak magnetic control technology for energy efficiency
  • Intelligent temperature-controlled fan for extended drive life
  • Built-in application parameter macros for quick commissioning
100kw Variable Frequency Drive VFD with 50HZ or 60HZ Output and Compact 505*205*165 mm Design 5 100kw Variable Frequency Drive VFD with 50HZ or 60HZ Output and Compact 505*205*165 mm Design 6
Industrial Application Experience
Metallurgy Project: Converter Steelmaking Process
100kw Variable Frequency Drive VFD with 50HZ or 60HZ Output and Compact 505*205*165 mm Design 7 100kw Variable Frequency Drive VFD with 50HZ or 60HZ Output and Compact 505*205*165 mm Design 8
The converter steelmaking process at Henan Yaxin Iron and Steel Plant requires precise control of 4x 90kW variable frequency motors for 360° continuous rotation with accurate positioning. The master/slave control system ensures absolute synchronization between motors, eliminating "nodding" and "shaking" issues.
Rolling Mill Application
100kw Variable Frequency Drive VFD with 50HZ or 60HZ Output and Compact 505*205*165 mm Design 9
20-roll reversible mill project featuring regenerative drive technology with 4 motors (1900kW main winding, 2x 2000kW winding, 250kW unwinding). System achieves <1% tension control accuracy at 600m/min maximum rolling speed.
Mine Hoist System
100kw Variable Frequency Drive VFD with 50HZ or 60HZ Output and Compact 505*205*165 mm Design 10
Solution for SIEMAG TECBERG group's shaft hoisting technology requirements, featuring low harmonics and high torque at low frequency for safety-critical operation.
Technical Specifications
Power Unit: Active Front End (AFE) with LCL filter (THDi <5%)
Frequency Range: 0-1000Hz (0.01Hz resolution)
Torque Response: <20ms open loop
Control System: Rectifier Control Unit (RCU) + Inverter Control Unit (ICU)
Frequently Asked Questions
What is direct torque control?
DTC is an advanced motor control method that provides fast torque response without requiring complex coordinate transformations. It maintains torque and flux within defined tolerance bands for optimal performance.
Key benefits of DTC:
  • Fast torque and flux response to reference changes
  • High efficiency with minimized switching losses
  • No overshoot in step response
  • No tuning required for PI controllers
  • Automatic compensation for DC voltage variations
  • Low audible noise due to random switching spectrum
Motor compatibility:
The ACS580 drive is compatible with three-phase AC induction motors. For optimal performance, use inverter-grade motors with appropriate insulation (800V for 200V class, 1600V for 400V class).
