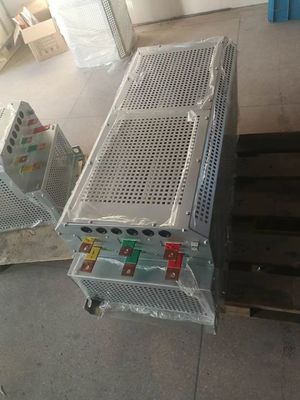

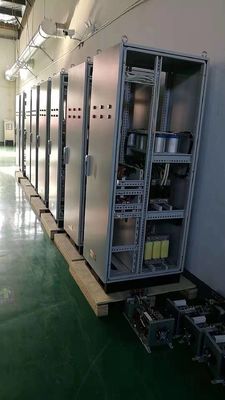

Inomax wysokiej pojemności pasywny filtr szuntowy 1200KM

Ze względu na szerokie stosowanie urządzeń obciążenia nieliniowego w dziedzinach handlowych i przemysłowych, system zasilania przedsiębiorstw występuje ciężkie zanieczyszczenie harmonijne.Poprawa jakości energii w sieci i zapewnienie bezpiecznej pracy sieci, firmy zazwyczaj używają filtrów aktywnych harmonicznych lub urządzeń pasywnych filtrów harmonicznych w celu zmniejszenia harmonicznego.

1Konfiguracja i zasada działania różnią się.

Filtr aktywny (AHF), zwany również Filtrem aktywnej mocy (APF), is a new type of power electronic equipment which are developed based on the high-speed DSP devices and adopts the modern power electronics technology and digital signal processing technology to realize dynamically suppressing harmonics and compensating reactive power.
System Active Harmonic Filters składa się głównie z trzech części: modułu wykrywania harmonicznego, modułu sterowania i modułu mostkowego falownika.W przypadku wykrycia przez moduł wykrywania harmonicznego harmonik w siatce, moduł sterujący obliczy wartość prądu, która musi zostać skompensowana i wyśle polecenie do modułu mostkowego inwertera,Następnie moduł mostkowy inwertera generuje równy, ale przeciwny prąd, aby zrównoważyć prąd harmonicznyMożemy wziąć aktywny filtr jako źródło prądu, który może osiągnąć efekt filtracji harmonijnej poprzez aktywne generowanie odwrotnego prądu harmonijnego.
Pasywny filtr harmoniczny (PHF) to mechaniczne urządzenie filtrujące, które jest wytwarzane przez połączenie kondensatorów mocy, reaktorów i rezystorów.Na podstawie właściwości impedancji kondensatora i rezystora, pasywny filtr mocy ma niską impedancję dla prądu harmonijnego określonej częstotliwości i zapewnia kanał obejścia dla prądu harmonijnego na tej częstotliwości,umożliwiające przepływ prądu harmonijnego do filtra zamiast do sieci energetycznejFiltr pasywny jest jak dodatkowe obciążenie, które pochłania harmoniki.

2Zdolność filtracji harmonijnej i rekompensaty mocy reakcyjnej jest inna.

APF może aktywnie reagować w określonym zakresie i dynamicznie śledzić i kompensować zmieniający się prąd harmonijny w sieci energetycznej.Może on kompensować wszystkie harmoniki lub selektywnie kompensować rzędy harmoniczne pomiędzy 2. a 50. rzędemEfekt drgań harmonicznych może osiągnąć ponad 95%.Aktywny filtr może również dynamicznie kompensować moc reakcyjną fali podstawowej i poprawić współczynnik mocyPonadto AHF przyjmuje dynamiczną w czasie rzeczywistym metodę liniową kompensacji, która może zmniejszyć wahające się harmoniki i moc reakcyjną, które różnią się zarówno częstotliwością, jak i wielkością jednocześnie,i korekcja mocy reakcyjnej jest bezstopniowa i bez przełączania progów.
Większość pasywnych filtrów harmonicznych jest zaprojektowana dla harmonik o określonych częstotliwościach.Może tylko wyeliminować harmoniki ustalonych kolejności (3,5Ponieważ struktura jest prosta, dynamiczna rekompensata w czasie rzeczywistym nie może zostać zrealizowana.I ponieważ filtrowanie mocy reaktywnej musi zajmować pojemnośćPonadto filtry pasywne wykorzystują nieliniową metodę kompensacji w zakresie optymalizacji mocy reaktywnej.Ponieważ jest to wejście stopniowe, istnieje przejściowy próg rekompensaty.

3Czas reakcji i wpływ zmiany częstotliwości są różne.
Aktywny filtr harmoniczny przyjmuje system sterowania IGBT, który ma wysoką sterowalność i szybką reakcję, a częstotliwość sieci nie wpływa na wydajność kompensacji.Zaawansowany algorytm umożliwia urządzeniu obliczenie wyjścia następnej częstotliwości przełączania w ciągu 10 msW związku z tym prędkość odpowiedzi nie przekracza 10 ms, dzięki czemu można szybko i stabilnie kompensować szybko zmieniające się harmoniki.
Prędkość reakcji jest powolna, a zmiana częstotliwości pasywnych filtrów spowoduje przesunięcie punktu rezonansowego.który zmniejszy efekt filtracji harmonicznej.

4Wpływ impedancji systemu i zmienności obciążenia są różne.
Filtry aktywne nie podlegają wpływowi impedancji systemu i zmienności obciążenia.W przypadku gdy składnik harmonik jest większy niż zdolność kompensacyjna AHF, tylko efekt kompensacyjny zmniejsza się, a sprzęt nie ulegnie uszkodzeniu.
Filtry pasywne są poważnie dotknięte impedancją sieci i istnieje ryzyko wzmocnienia harmonicznego i rezonancji harmonicznej.PHF może ulec uszkodzeniu lub nawet poparzeniu z powodu przeciążenia.

5Zdolność rozbudowy jest inna.

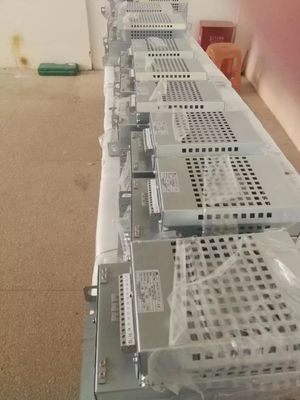

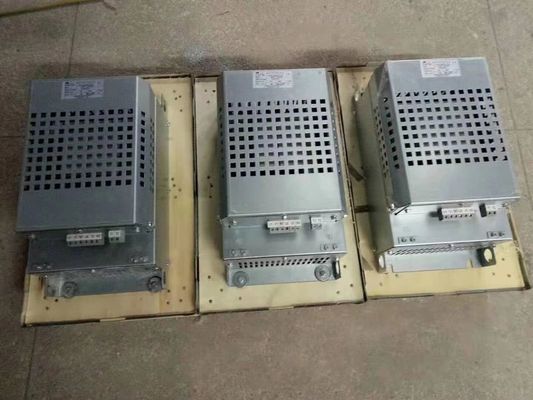

Diagram aktywnego filtra harmonicznego to konstrukcja modułowa o wysokiej gęstości mocy i lekkiej strukturze.zdolność produkcyjną można zwiększyć poprzez wprowadzenie nowych modułów AHFPonadto oprócz filtra aktywnego harmonicznego typu rack, AHF posiada również moduły mocowane na ścianie, które można zainstalować nawet bez szafki.

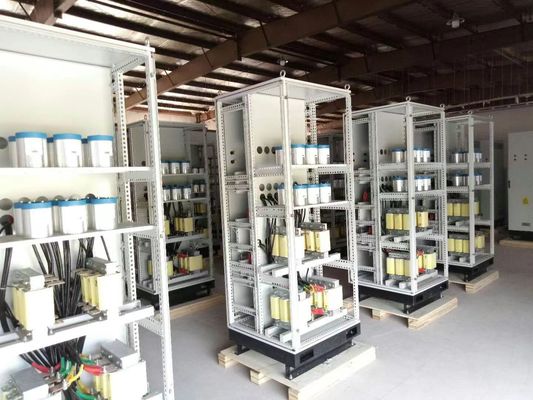

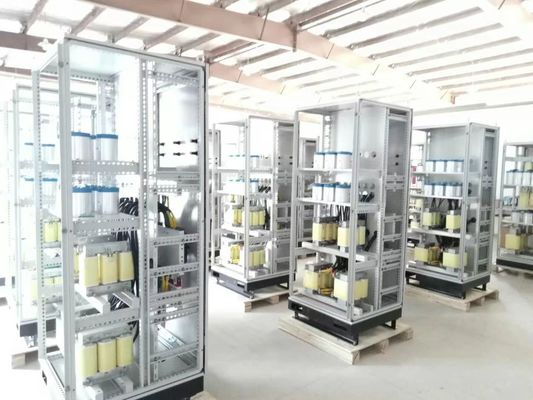

Pasywne filtry harmoniczne mają dużą ilość konfiguracji banków kondensatorów mocy. Urządzenie jest duże i musi zajmować więcej miejsca.Po zakończeniu instalacjiJeśli potrzebna jest rozbudowa PHF, należy ponownie dodać obwód filtrów i przekształcić przestrzeń całej szafki.Jest bardzo prawdopodobne, aby dodać nowy gabinet dystrybucji energiiPonadto charakterystyka filtracji filtrów pasywnych jest w dużym stopniu podlegająca wpływowi parametrów systemu.urządzenie filtrujące może się załamać lub nawet spowodować rezonans.

6Koszty produkcji i utrzymania są różne.
Filtry Harmoniczne Active wykorzystują wysoką częstotliwość przełączania zaawansowanych komponentów elektrycznych w celu uzyskania anulowania harmonicznego, więc koszt produkcji jest stosunkowo wysoki.Ale chociaż początkowe koszty inwestycji są wysokie, lepszy efekt kompensacyjny, niskie straty i niskie koszty utrzymania sprawiają, że z perspektywy długoterminowej jest bardziej ekonomiczny.
PHF ma niskie początkowe koszty inwestycyjne, ale ze względu na jego wady, takie jak duże straty i samo urządzenie ma zawartość harmonii itp.,koszty utrzymania w przyszłości są stosunkowo wysokie.

7- Strony aplikacji są różne.
Filtr mocy aktywnej jest stosowany głównie w miejscach, w których komponent harmoniczny i rozmiar zmieniają się dynamicznie, a komponent harmoniczny jest bogaty.
Filtry mocy pasywnej nadają się głównie do miejsc, w których elementy harmonijne i ich rozmiary są stosunkowo stabilne, a elementy harmonijne są stosunkowo proste.

W sumie, AHF VS PHF, który jest lepszy do poprawy jakości energii?

Aktywne filtry harmoniczne to nowoczesna seria pasywnych filtrów harmonicznych.Aktywny Filtr Energii jest pierwszym wyboremJeśli budżet jest ograniczony, hybrydowe połączenie Active Harmonic Filter i konwencjonalnych banków kondensatorów jest również dopuszczalne.pasywne filtry będą najlepszym wyborem.

Inomax jest profesjonalnym specjalistą od filtracji harmonii.Nasi inżynierowie pomogą Ci przeanalizować i dać dokładne rozwiązanie, aby poprawić PF i zmniejszyć THDi za darmo.
